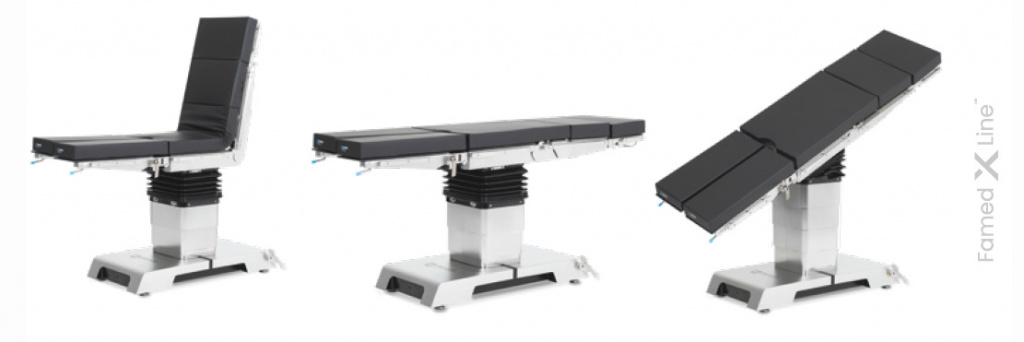

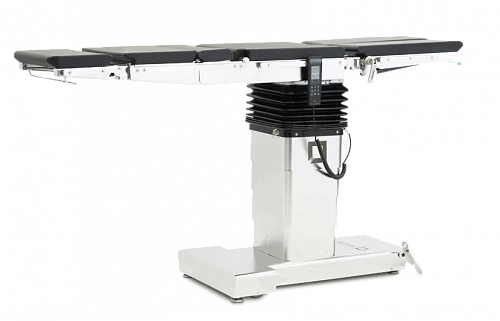

SU-05 универсальный электрогидравлический операционный стол

Благодаря сохранению пневмомеханической регулировки секций головы и ног, возможно изменение конфигурации операционного стола путем замены местами этих секций, что значительно расширяет его функциональные возможности.

Наклоны секций ног (в 5-секционном ложе) и головной секции поддерживаются газовыми пружинами с блокировкой. Механизмы блокировки исключают непреднамеренную активацию функций.

Регулировка вертикальных наклонов секции ног в 5-секционном ложе поддерживается независимыми газовыми пружинами с блокировкой. Опционально доступна электрогидравлическая регулировка наклонов ножных секций с панели управления.

Разведение ножных секций операционного стола в горизонтальной плоскости осуществляется механически.

В 6-секционном ложе регулировка вертикальных наклонов секции ног осуществляется механически с помощью быстрозажимных зубчатых механизмов.

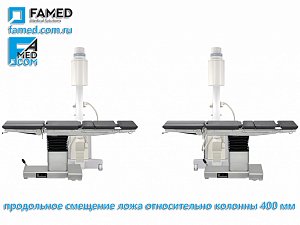

Продольное смещение ложа относительно основания и образующееся при этом асимметричное положение колонны стола позволяют максимально эффективно использовать рентгеновский аппарат типа С-дуга во время процедур, требующих интраоперационного наблюдения за пациентом.

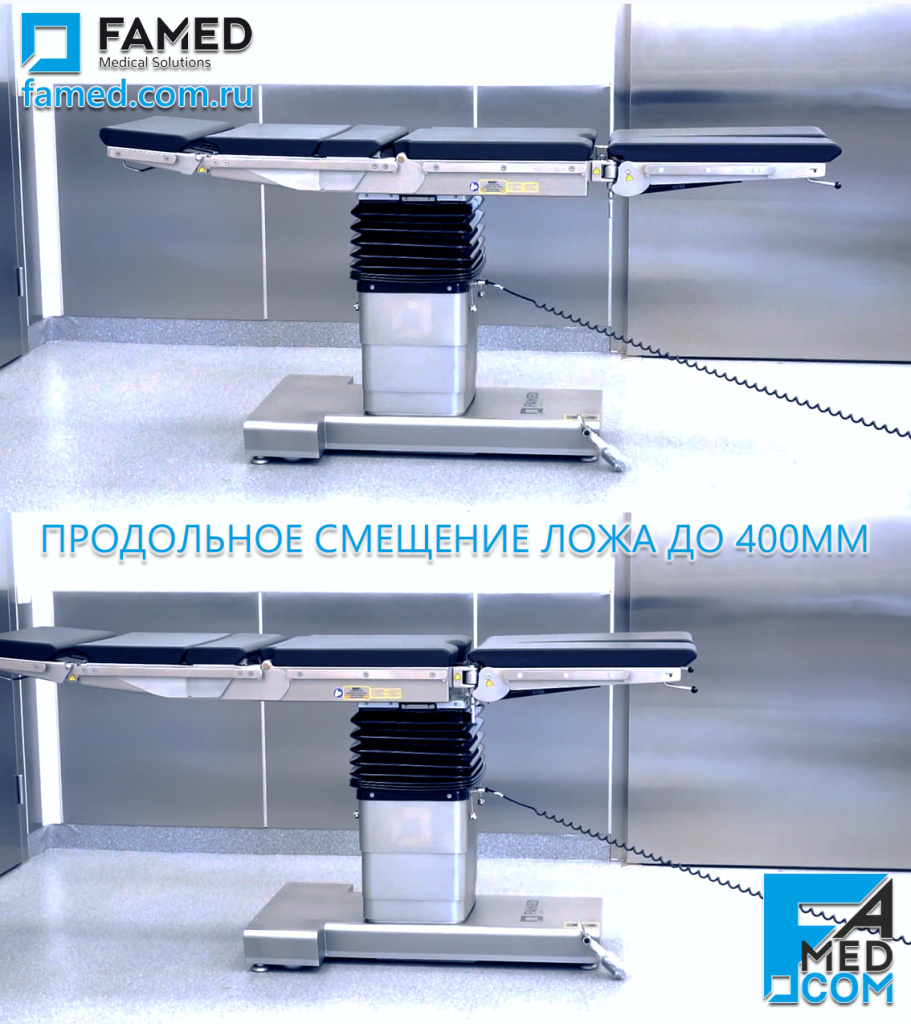

Продольное смещение ложа до 400мм в операционном столе SU-05 бесступенчато регулируется с помощью пульта дистанционного управления bbSafe™, посредством электромеханического привода, гарантирующего высокую точность установки необходимого положения.

Подъем торакального моста (или почечного валика) в разделенной секции спины (доступно для 5-ти и 6-секционного ложа) бесступенчато регулируется электрогидравлической системой с помощью пульта дистанционного управления bbSafe™, что значительно облегчает и упрощает для персонала данную регулировку во время операции.

Взаимозаменяемые секции головы и ног значительно расширяют функциональные возможности операционного стола SU-05 FAMED и улучшают доступ R-аппарата типа С-дуга (C-arm) для полноценного мониторинга пациента.

Операционный стол FAMED SU-05 имеет прозрачную для рентгеновских лучей рабочую поверхность, электрическое продольное смещение ложа относительно опорной колонны до 400мм, карбоновые поперечные усилители ложа, низкопрофильное основание и взаимозаменяемые секции головы и ног, что обеспечивает свободный доступ рентгеновских аппаратов типа С-дуга для интраоперационной визуализации пациента.

Опорные пластины всех секций ложа универсального операционного стола FAMED SU-05 могут быть изготовлены из HPL (ламинат высокого давления) или из углеродного волокна (карбона). Оба варианта поверхности стола прозрачны для рентгеновских лучей. Разница состоит в качестве визуализации, зависящем от пропускной способности материалов для R-излучения (0,83 ммAl и 0,25 ммAl, соответственно), что в свою очередь, обеспечивает уменьшение вредной дозы облучения для каждого снимка или рентгеноскопии. Это очень важный фактор, влияющий на безопасность работы персонала операционного блока, который подвергается каждодневному воздействию такого излучения.

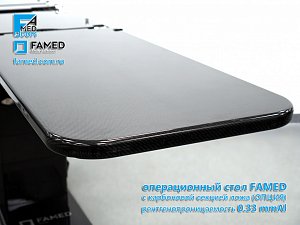

Для еще большего увеличения окна визуализации 360° предусмотрены дополнительные сменные модульные секции из углеродного волокна (карбона) с лучшим на рынке коэффициентом рентгенопроницаемости 0,33 mm Al (MAE), а для нейрохирургии, кроме того, предлагаются карбоновые нейрохирургические приставки.

Каждая секция модульного ложа операционного стола FAMED SU-05 оснащается съемным антистатическим влагонепроницаемым матрацем. Используемый в конструкции стола штифтовой тип крепления матрацев к секциям (mFix™) исключает возможность их смещения или соскальзывания, в отличие от используемых в дешевых моделях лент-липучек типа VELCRO. Кроме того, отсутствие в конструкции лент-липучек предотвращает скопление в них бактерий, поскольку гладкая поверхность и система крепления mFix™ гарантирует легкую очистку и дезинфекцию.

Оригинальные матрацы собственного производства FAMED гарантированно обеспечивают рентгенопрозрачность, антистатичность и устойчивость к дезинфицирующим веществам, что в свою очередь, снижает риск возникновения внутрибольничных инфекций и увеличивает срок службы.

Стандартно стол оснащается цельнолитыми бесшовными матрацами из вспененного полиуретана толщиной 50мм. С литыми матрацами хирурги могут использовать гелевые противопролежневые матрацы толщиной от 10мм и более для дополнительного умягчения при длительных операциях.

Для проведения регулярных многочасовых операций, FAMED предлагает противопролежневые трехслойные матрацы толщиной 80мм с наполнителем из пенополиуретана различной плотности (от 38 до 86 кг/м³), с мембранами выравнивания давления и с эффектом "памяти" формы. Такой матрац адаптируется к форме тела пациента, что снижает давление в зонах, подверженных пролежням, а эластичный безлатексный водонепроницаемый чехол со сварными швами снижает трение и предотвращает образование складок. Благодаря мембранной технологии обеспечивается высокая воздухопроницаемость, что сохраняет кожу пациента от переувлажнения.

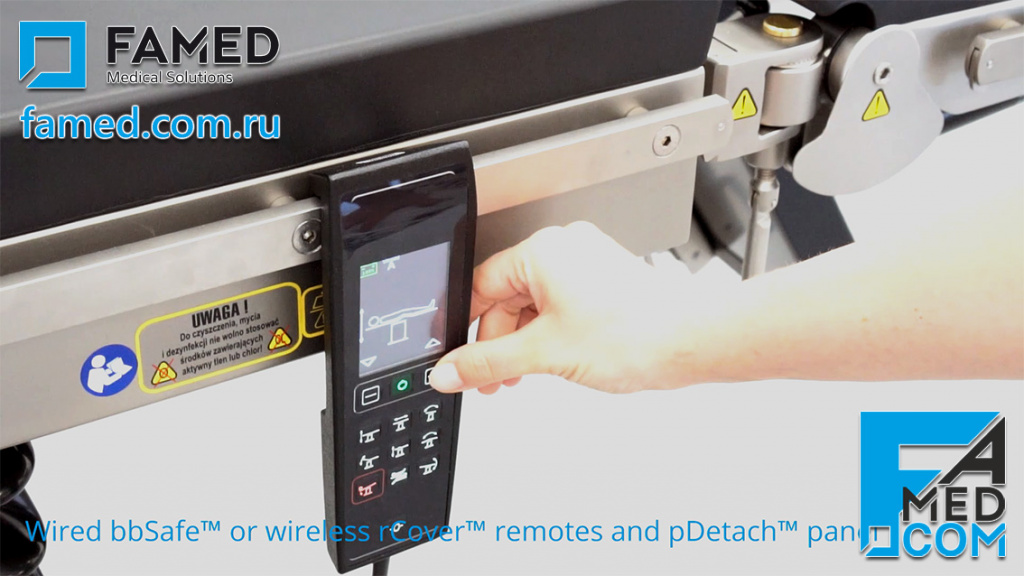

Беспроводной пульт дистанционного управления для операционного стола SU-05 - это вариант для учреждений, которым требуется максимальное удобство и простота использования. Контроллер предлагает все функции проводного пульта дистанционного управления, плюс мощный аккумулятор и док-станцию ​​с беспроводным зарядным устройством.

В беспроводном пульте дистанционного управления используются технологии bbSafe ™ и rCover ™ - это защита от помех другим беспроводным устройствам, которые работают в операционной. Система также включает специальную процедуру сопряжения операционного стола с пультом дистанционного управления и правильно рассчитанный предел мощности сигнала.

Операционный стол SU-05 может быть интегрирован в гибридную операционную. Тогда он получает дополнительные возможности управления, такие как:

• сенсорный экран, встроенный в стену операционного зала,
• управление с помощью операторских жестов, интерпретируемых через специальный монитор, установленный в операционной.

Все дополнительные системы управления обеспечивают плавный и точный контроль устройства даже на больших расстояниях, что позволяет персоналу работать более эффективно.

Удобный, большой и интуитивно понятный пульт управления pDetach™ представляет собой съемную панель, которую можно отсоединить от колонны и, держа в руках, использовать как традиционный пульт дистанционного управления.

Пульт управления pDetach™ обеспечивает возможность всех функциональных регулировок положения ложа любого электрогидравлического операционного стола FAMED. Панель имеет удобный магнитный механизм pDetach™, который защищает его от случайных повреждений, обеспечивая при этом быстрое и простое снятие и установку.

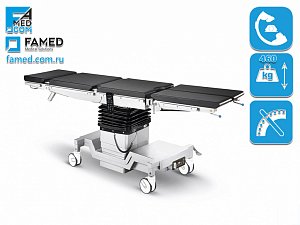

Альтернативный привод обеспечивает надежную работу всех функциональных регулировок операционного стола даже в случае полного разряда аккумуляторной батареи или выхода из строя всех пультов управления. Столы SU-05, оснащённые альтернативным приводом по технологии AlterSafe™ имеют две независимо работающие системы привода функциональных регулировок: электрогидравлический и механогидравлический. Альтернативный механогидравлический привод AlterSafe™ позволяет выполнять все функции, доступные электрогидравлической системе.

Выбор необходимой функции осуществляется посредством рычага, размещенного в основании стола, а изменение функционального положения выполняется с помощью гидравлической помпы, приводимой в действие ножной педалью.

Альтернативный привод AlterSafe™ является дополнительной опцией и доступен только для версии стола с "H"-образным основанием на четырех больших колесах.

Дополнительный ножной пульт управления предназначен для удобства оператора и создает дополнительный комфорт, высвобождая руки сотрудника операционной бригады и обеспечивая ножное управление следующими функциями операционного стола FAMED SU-05: «нулевое» положение ложа, регулировка высоты ложа, боковой наклон ложа, положения Тренделенбург и антиТренделенбург, изменение ориентации столешницы.

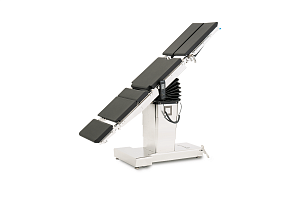

Регулировка продольного наклона  ложа, также, с помощью электрогидравлической системы обеспечивает установку положений антиТренделенбург до 40° под бо́льшим или меньшим углом. Установка операционного стола в положение антиТренделенбург может потребоваться в случае удушья пациента, а так же для предотвращения осложнений при хирургии головы и шейного отдела позвоночника.

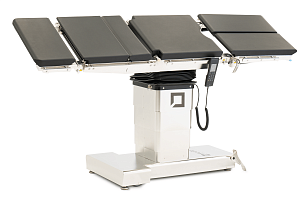

Плавная и точная регулировка латеральных наклонов  ложа до 30° в каждую сторону поддерживается электрогидравлической системой операционного стола. Боковой наклон ложа под определенным углом в нужную сторону обеспечивает хирургам лучший доступ к боковым частям тела и некоторым внутренним органам, в том числе боковые наклоны могут использоваться для снижения давления при акушерских процедурах.

Операционный стол SU-05 установлен в положение кресла (на фото ниже - со специальным подголовником).

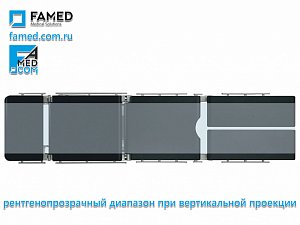

Для максимально эффективного использования рентгеновских аппаратов типа С-дуга с операционным столом SU-05 FAMED, секции ложа выполнены из высококачественного HPL-пластика с рентгенопроницаемостью 0,83 mmAl, или из углеродного волокна (карбона) с рентгенопроницаемостью 0,25 ммAl, а в секции спины использовано поперечное усиление из прозрачного для рентгеновских лучей карбона (0,25 mmAl) вместо поперечных элементов из нержавеющей стали, препятствующих интраоперационному наблюдению за пациентом.

Для еще большей минимизации уровня R-излучения, FAMED предлагает доступную модульную секцию ложа из карбона в технологии TotalClear™, подходящую для большинства универсальных операционных столов. В случае необходимости, эта секция может быть легко установлена вместо обычной ножной или головной секции силами одного человека и без использования специальных инструментов. Использование такой карбоновой секции для операционного стола, работающего совместно с рентгеновским аппаратом, позволяет снизить вредное воздействие рентгеновских лучей на персонал и пациента, сохраняя при этом четкость и масштабность снимков, тем самым, сведя к минимуму риск ошибки визуализации. Теперь карбоновая секция ложа (0,33 ммAl) доступна для заказа с любым универсальным многосекционным столом FAMED и некоторыми моделями модульных операционных столов других ведущих европейских брендов.

Конструкция ортопедической приставки и широкий диапазон регулировок обеспечивают удобный доступ хирургов к операционной области, а сама приставка после снятия ножных секций крепится к ложу операционного стола, благодаря чему регулировка приставки по высоте и углам наклона (продольно и латерально) выполняется электрогидравлической системой SU-05.

Натяжные системы обеспечивают точную установку и эффективное натяжение оперируемой конечности. Ортопедическая приставка может быть выполнена из кислотоустойчивой матовой нержавеющей стали или из рентгенопрозрачного углеродного волокна (карбона), что при правильном расположении плеч и дополнительных элементов, в любом случае, позволяет проводить интраоперационный мониторинг при помощи R-аппарата типа C-дуга.

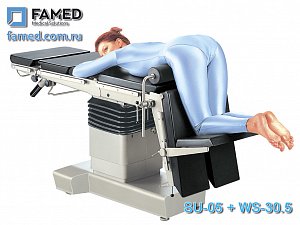

Большой выбор дополнительных принадлежностей для операций на нижних конечностях обеспечивает любое необходимое положение пациента и дает возможность выполнять всевозможные специализированные операции.

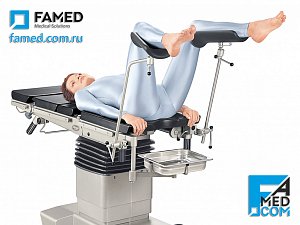

Для гинекологического положения используются опоры для колен по Геппелю WS-05.5 и гинекологический лоток. Высокая точность R-изображения обеспечивается отсутствием поперечных конструктивных элементов в области малого таза. Каркас гинекологической приставки обеспечивает ее легкую установку на операционном столе и позиционирование. Опоры для колен оснащены формованными полиуретановыми матрасами анатомической формы и фиксирующими ремнями.

Операционный стол SU-05 может быть оснащен специальными подголовниками для нейрохирургических и внутричерепных операций, для ЛОР, офтальмологии и челюстно-лицевой хирургии. Например, подголовник WS-21.9 (показан на фото ниже) используется для поддержки головы в положении супинации или пронации. Состоит из двух бесшовных (литых) полиуретановых матрасов с возможностью регулировки расстояния между ними и металлического каркаса, конструкция которого, обеспечивает широкий диапазон регулировок по высоте, углам наклона и глубине относительно ложа операционного стола.

FAMED предлагает несколько вариантов специальных, в том числе, нейрохирургических головных секций собственного производства, а кроме того, операционный стол SU-05 совместим со всеми моделями нейрохирургических приставок DORO^® и Mayfield^®, в том числе выполненными из углеволокна (карбона).

Подробнее подголовники представлены в разделе "Специальные подголовники, опоры, натяжители".

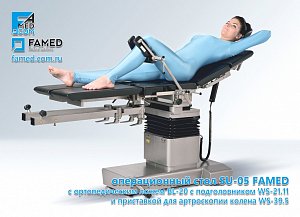

Операционный стол Famed SU-05 может быть оснащен различными типами ложа, в том числе ортопедическим ложем, предназначенным для операций на плечевом поясе, тазовой области, верхних и нижних конечностях. Такое ложе оснащено специальным подголовником и имеет ряд существенных функциональных отличий от 5-ти и 6-секционного ложа, например:

• общая длина x ширина ложа (без подголовника и ортопедической приставки) составляют 1730 мм x 545 мм;
• электрогидравлическая регулировка угла наклона секции спины от -10º до +80º;
• ортопедическое ложе не имеет функции продольного смещения относительно колонны, что обусловлено требованиями безопасности при повышенных продольных нагрузках на механизмы при вытяжении конечностей и необходимостью обеспечения стабильного положения ложа;
• подвижные, регулируемые по ширине плечевые элементы секции спины легко снимаются для обеспечения оптимального доступа к операции на плечевом поясе;
• съемные элементы тазовой секции обеспечивают доступ к операциям на бедре;
• ортопедическая приставка для хирургии нижних конечностей и разделенная ножная секция ложа операционного стола могут использоваться одновременно.

Наибольшей популярностью при заказе операционного стола SU-05 пользуется 5-секционное ложе имеющее разделенную секцию спины, что обеспечивает возможность создания торакального "моста" (его еще называют почечный валик) для удобства проведения абдоминальных или торакальных операций, но для заказа доступно также 6-секционное ложе (показано на фото ниже), имеющее дополнительное поперечное разделение ножных секций.
В 6-секционном ложе регулировки всех сегментов ножных секций осуществляются механически в диапазоне ±90° по вертикали и до 90° в каждую сторону по горизонтали (суммарный угол между ножными секциями при максимальном разведении составляет 180°), а длина такого ложа составляет 2135 мм.

Для некоторых типов хирургических вмешательств (например, в специализированных офтальмологических клиниках) не требуется наличие разделенной ножной секции, а регулировка единого сегмента для оператора - быстрее и удобнее разделенного. Для таких случаев FAMED предлагает единую ножную секцию без продольного разделения на левый и правый сегменты (показана на снимке ниже).

Максимальная нагрузка операционного стола SU-05 составляет 460кг, что позволяет успешно использовать его в бариатрии.

Дополнительный комплект из 6 съемных секций, устанавливаемых на боковые европланки, служит для расширения рабочей поверхности ложа операционного стола до 725 мм только тогда когда это действительно необходимо операционной бригаде.

Основание с большими сдвоенными колесами гарантирует высокую мобильность и устойчивость и операционного стола SU-05. Центральный тормоз на все колеса надежно фиксирует стол в выбранном положении. Кроме того, такое основание оснащено направляющим колесом для облегчения движения по прямой.

Только при выборе основания с большими колесами можно дополнительно выбрать опцию альтернативного привода AlterSafe™.

Классическое Т-образное мобильное основание с выдвижными ножками, блокирующими перемещение стола и небольшими колесами, обеспечивающими мобильность внутри операционной, гарантирует большее количество свободного пространства между основанием и ложем, что облегчает дезинфекцию операционного стола.
