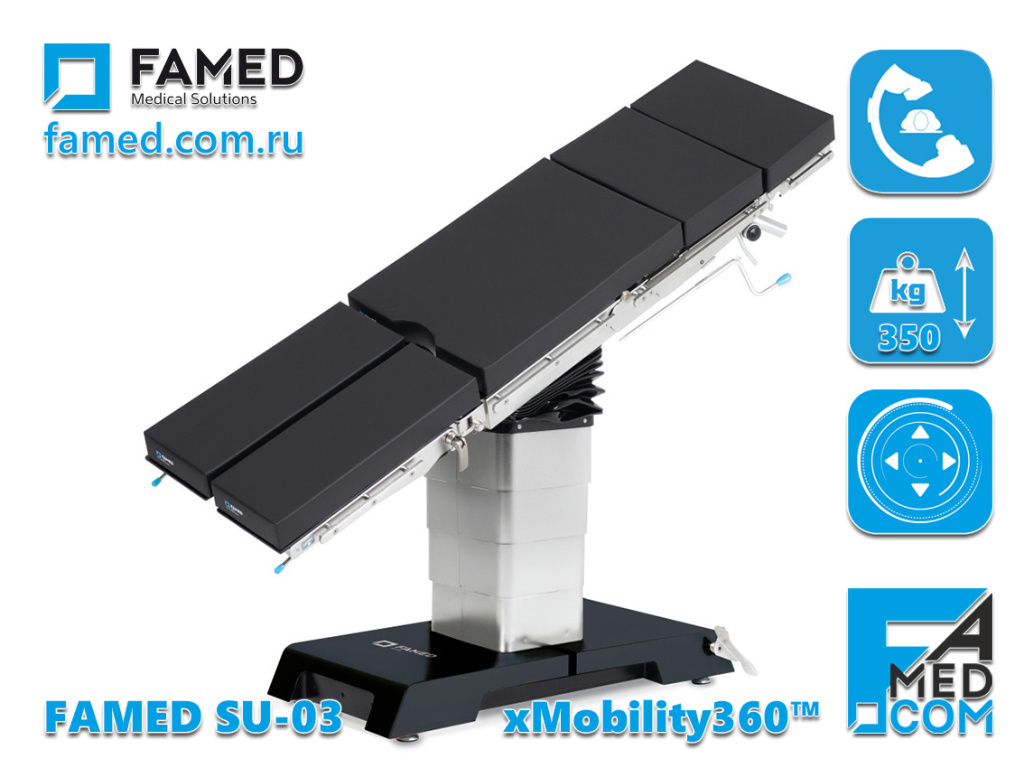

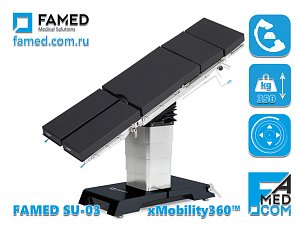

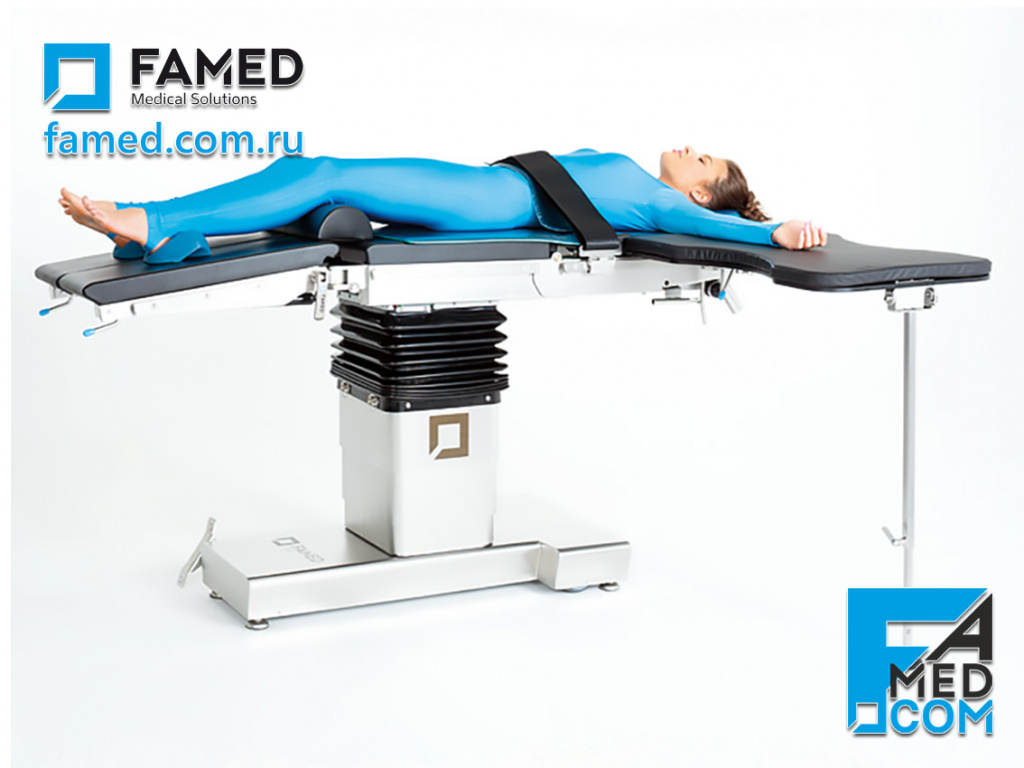

SU-03 универсальный электрогидравлический операционный стол

Наклоны спинной и головной секций операционного стола поддерживаются газовыми пружинами с блокировкой. Механизмы блокировки исключают непреднамеренную активацию функций.

Регулировка вертикальных наклонов секции ног в 4-х и 5-секционном ложе поддерживается независимыми газовыми пружинами с блокировкой.
В 6-секционном ложе регулировка вертикальных наклонов секции ног осуществляется механически с помощью быстрозажимных зубчатых механизмов "quick lock".
Разведение секций ног операционного стола в горизонтальной плоскости осуществляется механически.

Продольное смещение ложа относительно основания операционного стола осуществляется механически с помощью эргономичных ручек, что в сочетании с бесступенчатой регулировкой гарантирует высокую точность установки необходимого положения.

Подъем почечного валика (торакального моста) в разделенной секции спины осуществляется со стороны изголовья операционного стола, посредством надежной бесступенчатой механической передачи.

Диапазон регулировки высоты почечного моста до 150мм. Данная функция доступна для 5-ти и 6-секционного ложа.

Взаимозаменяемые секции головы и ног значительно расширяют функциональные возможности операционного стола SU-03 и улучшают доступ R-аппарата типа С-дуга (C-arm) для полноценного мониторинга пациента.

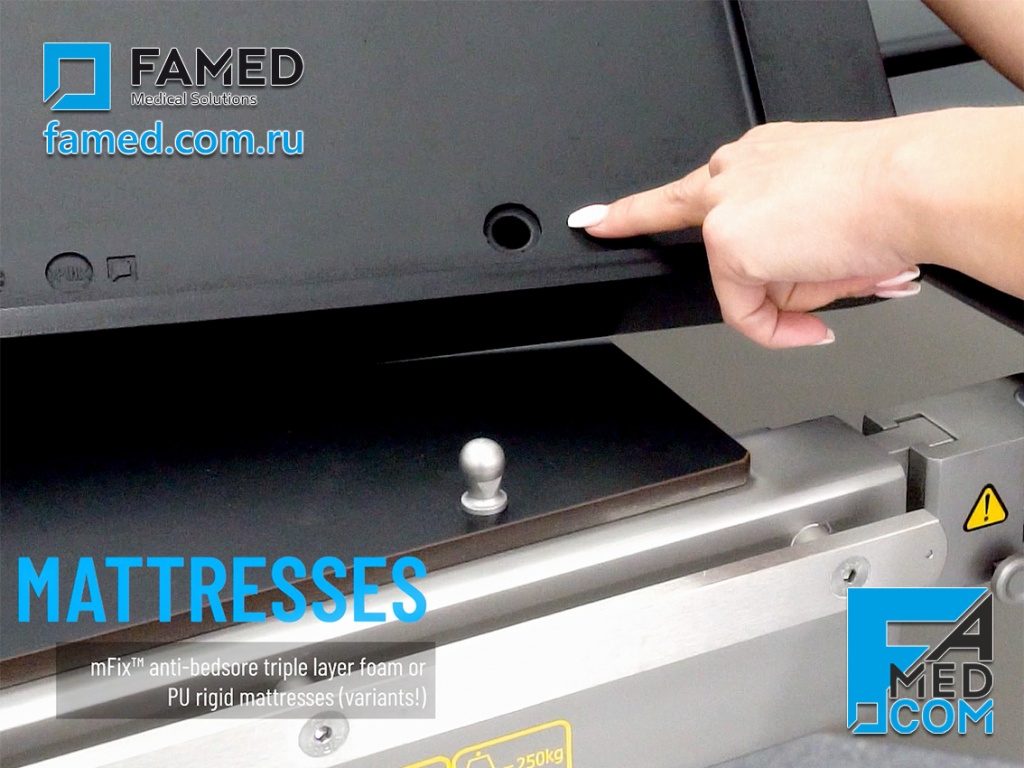

Каждая модульная секция операционного стола SU-03 оснащается съемным антистатическим влагонепроницаемым матрацем. Используемый в конструкции стола штифтовой тип крепления матрацев к секциям (mFix™), исключает возможность их смещения или соскальзывания, в отличие от используемых в дешевых моделях лент-липучек типа VELCRO. Кроме того, отсутствие в конструкции лент-липучек, предотвращает скопление в них бактерий, поскольку гладкая поверхность матрацев и штифтов в системе крепления mFix™ гарантирует легкую очистку и дезинфекцию.

Оригинальные матрацы собственного производства FAMED гарантированно обеспечивают рентгенопрозрачность, антистатичность и устойчивость к дезинфицирующим веществам, что в свою очередь, снижает риск возникновения внутрибольничных инфекций и увеличивает срок службы.

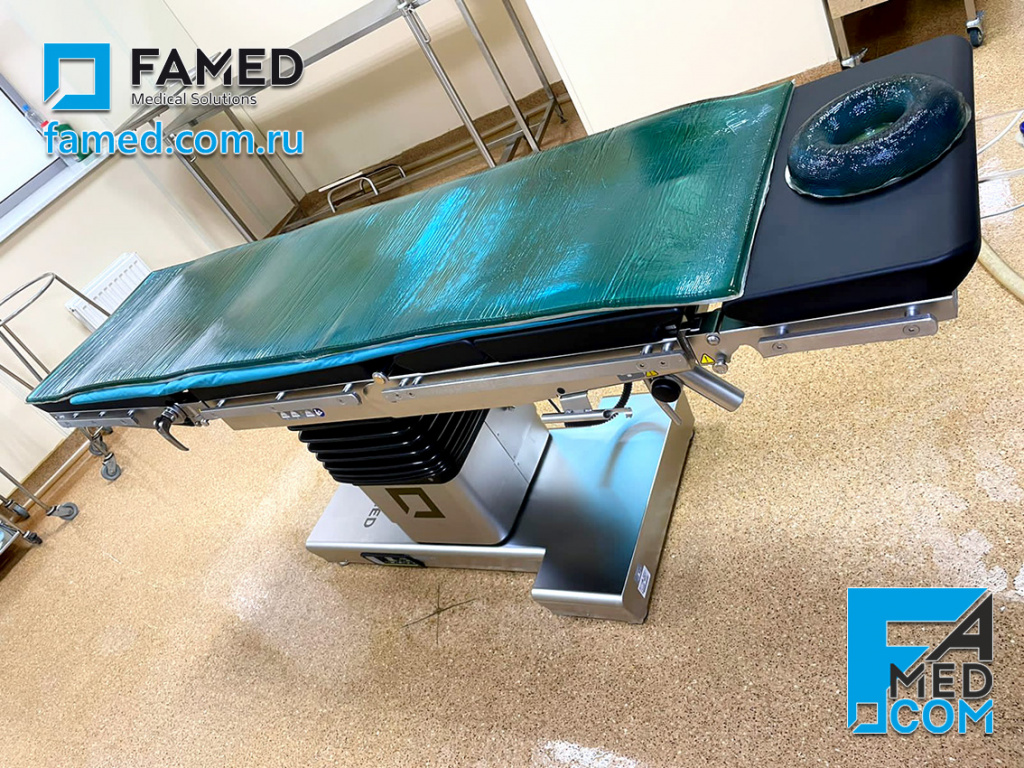

Стандартно операционный стол оснащается цельнолитыми бесшовными матрацами из вспененного пенополиуретана толщиной 50мм. С литыми матрацами хирурги могут использовать гелевые противопролежневые матрацы толщиной 10мм и более для дополнительного умягчения при длительных операциях.

Для проведения регулярных многочасовых операций FAMED предлагает противопролежневые трехслойные матрацы толщиной 80мм с наполнителем из пенополиуретана различной плотности (от 38 до 86 кг/м³), с мембранами выравнивания давления и с эффектом "памяти" формы. Такой матрац адаптируется к форме тела пациента, что снижает давление в зонах, подверженных пролежням, а эластичный безлатексный водонепроницаемый чехол со сварными швами снижает трение и предотвращает образование складок. Благодаря мембранной технологии обеспечивается высокая воздухопроницаемость, что сохраняет кожу пациента от переувлажнения.

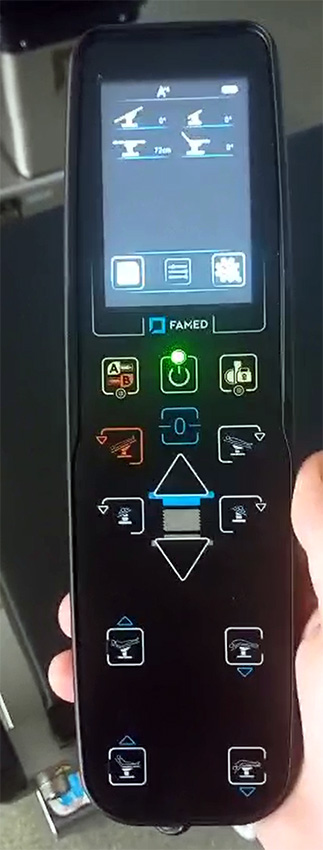

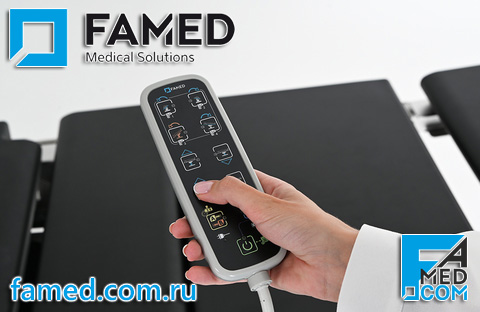

Беспроводной пульт дистанционного управления для операционного стола SU-03 - это вариант для учреждений, которым требуется максимальное удобство и простота использования. Контроллер предлагает все функции проводного пульта дистанционного управления, плюс мощный аккумулятор и док-станцию ​​с беспроводным зарядным устройством.

В беспроводном пульте дистанционного управления используются технологии bbSafe ™ и rCover ™ - это защита от помех другим беспроводным устройствам, которые работают в операционной. Система также включает специальную процедуру сопряжения операционного стола с пультом дистанционного управления и правильно рассчитанный предел мощности сигнала.

Операционный стол SU-03 может быть интегрирован в гибридную операционную. Тогда он получает дополнительные возможности управления, такие как:

• сенсорный экран, встроенный в стену операционного зала,
• управление с помощью операторских жестов, интерпретируемых через специальный монитор, установленный в операционной.

Все дополнительные системы управления обеспечивают плавный и точный контроль устройства даже на больших расстояниях, что позволяет персоналу работать более эффективно.

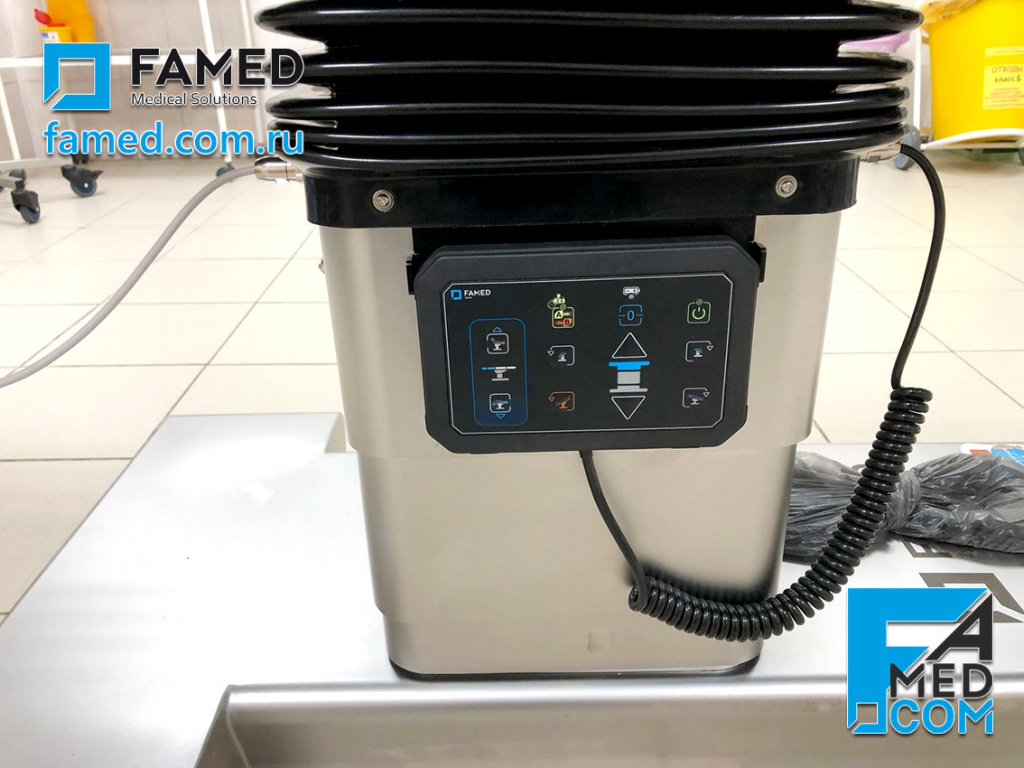

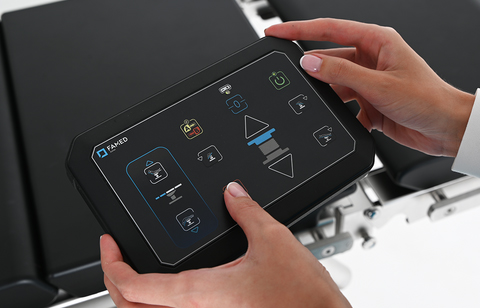

Удобный, большой и интуитивно понятный пульт управления pDetach™ представляет собой съемную панель, которую можно легко отсоединить от колонны и, держа в руках, использовать как традиционный пульт дистанционного управления.

Дополнительный пульт управления обеспечивает возможность всех функциональных регулировок положения ложа операционного стола SU-03. Панель имеет удобный магнитный механизм pDetach™, который защищает его от случайных повреждений, обеспечивая при этом быстрое и простое снятие и установку.

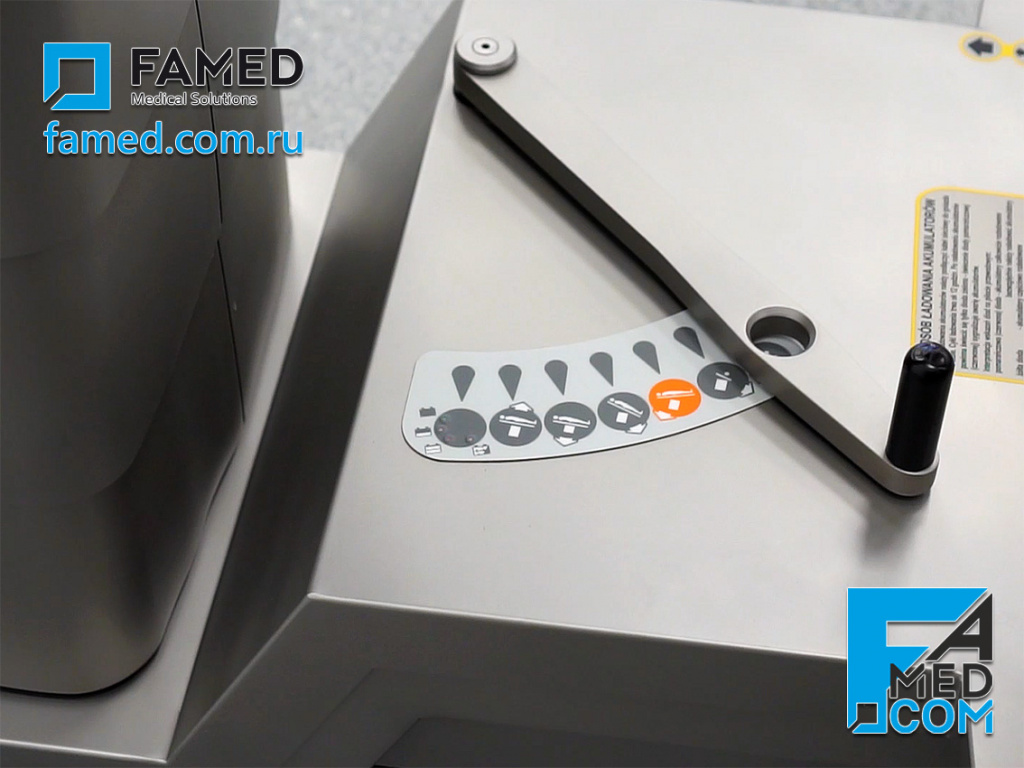

Альтернативный привод обеспечивает надежную работу всех функциональных регулировок операционного стола даже в случае полного разряда аккумуляторной батареи или выхода из строя всех пультов управления. Столы SU-03, оснащённые альтернативным приводом по технологии AlterSafe™ имеют две независимо работающие системы привода функциональных регулировок: электрогидравлический и механогидравлический.

Альтернативный механогидравлический привод AlterSafe™ позволяет выполнять все функции, доступные электрогидравлической системе. Выбор необходимой функции осуществляется посредством рычага, размещенного в основании стола, а изменение функционального положения выполняется с помощью гидравлической помпы, приводимой в действие ножной педалью.

Альтернативный привод AlterSafe™ является дополнительной опцией и доступен только для версии стола с "H"-образным основанием на четырех больших сдвоенных колесах.

Латеральные (боковые) наклоны в диапазоне ±30° от горизонтального положения ложа операционного стола осуществляются с помощью электрогидравлической системы, работающей от встроенной аккумуляторной батареи и управляемой одним из доступных пользователю дистанционных пультов для SU-03 FAMED.

Операционный стол SU-03 может использоваться, в том числе, в проктологии. Использование проктологической приставки WS-30.5 позволяет расположить пациента в коленно-локтевом положении. Данная принадлежность подробно представлена в разделе "принадлежности для операционных столов" и состоит из умягченного цилиндрического валика для поддержки абдоминальной области, и подставки для колен со съемным матрацем. Конструкция приставки позволяет регулировать высоту опоры для колен, а также высоту и угол наклона цилиндрического валика.

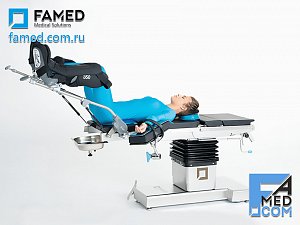

Для гинекологического положения используются опоры для колен по Геппелю WS-05.5 и гинекологический или урологический лоток. Каркас гинекологической приставки обеспечивает ее легкую установку на операционном столе и точное позиционирование.

Хирургам также доступна более современная версия держателей для ног с поддержкой регулировки пневматическими пружинами.

Опоры для колен по Геппелю оснащены формованными полиуретановыми матрасами анатомической формы и фиксирующими ремнями.

Высокая точность R-изображения при визуализации обеспечивается отсутствием поперечных конструктивных элементов операционного стола в области малого таза .

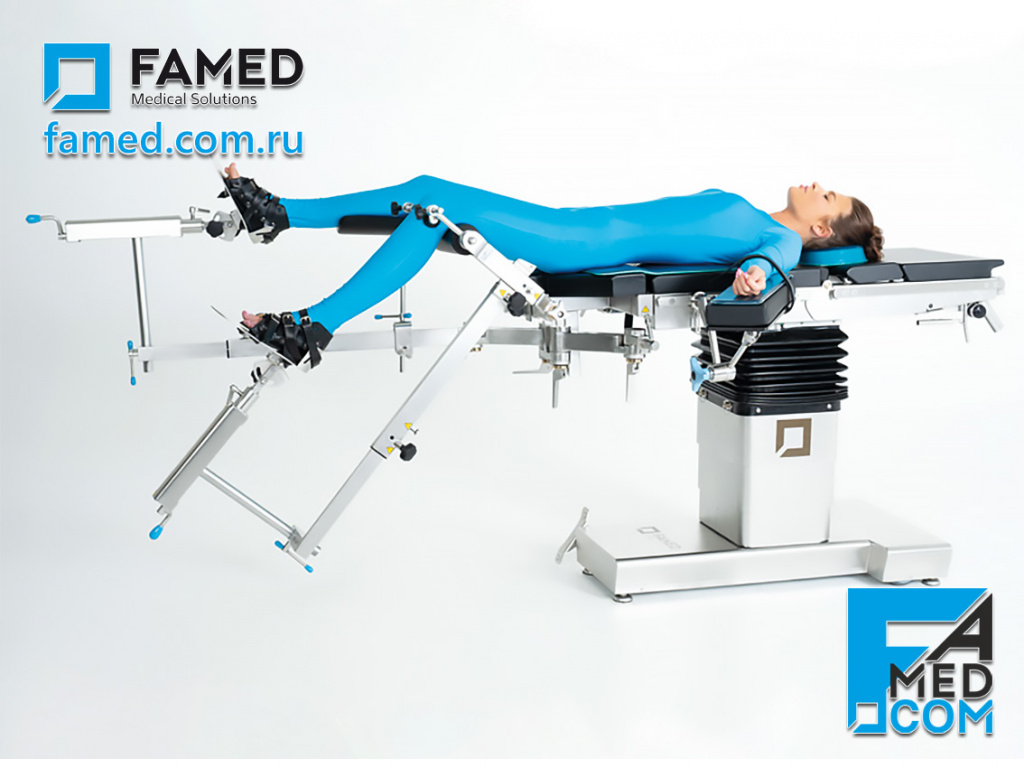

Конструкция ортопедической приставки и широкий диапазон регулировок обеспечивают удобный доступ хирургов к операционной области, а сама приставка после снятия ножных секций крепится к ложу операционного стола, благодаря чему регулировка приставки по высоте и углам наклона (продольно и латерально) выполняется электрогидравлической системой. Натяжные системы обеспечивают точную установку и эффективное натяжение оперируемой конечности. Ортопедическая приставка может быть выполнена из кислотоустойчивой матовой нержавеющей стали или из рентгенопрозрачного углеродного волокна (карбона), что при правильном расположении плеч и дополнительных элементов, в любом случае, позволяет проводить интраоперационный мониторинг при помощи R-аппарата типа C-дуга.
Большой выбор дополнительных принадлежностей для операций на нижних конечностях обеспечивает любое необходимое положение пациента и дает возможность выполнять всевозможные специализированные операции.

Подробнее дополнительные принадлежности для ортопедии и травматологии представлены в разделе "Принадлежности для операционных".

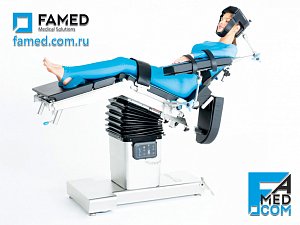

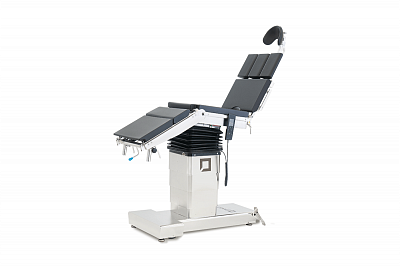

Для артроскопических операций на плечевом суставе в положениях пациента сидя и полулежа, стол SU-03 может быть установлен в положение "ПЛЯЖНОЕ КРЕСЛО" (Beach chair position) и оснащен специальной дополнительной приставкой Famed ArtHero™, устанавливаемой вместо ножной секции и обеспечивающей бригаде хирургов удобный доступ к плечевому суставу с любой стороны ложа операционного стола.

Опорные пластины секций выполнены из R-проницаемого карбона или HPL-пластика, что обеспечивает возможность эффективной совместной работы с рентгеновским аппаратом типа C –дуга (C-arm). Металлические элементы модульной секции изготовлены из лучшей на рынке нержавеющей стали AISI 316L с технологией InteliProtectPlus™.
Дополнительный подголовник FlexArm™ с шарнирной системой быстрой регулировки и фиксации одним рычагом, а также дополнительные боковые упоры и опоры для рук, обеспечивают возможность надежной и "мягкой" фиксации головы пациента без излишнего давления на лицевые нервы, проведение анестезии без необходимости замены подголовника, максимальный доступ к плечу пациента, высоконадежную и комфортную иммобилизация тела пациента в выбранном хирургическом положении.

Опорные пластины всех секций ложа операционного стола SU-03 выполнены из высокопрочного R-проницаемого (коэффициент 0,83 mmAl MAE) материала HPL (ламинат высокого давления), что в совокупности с функцией продольного смещения ложа относительно опорной колонны (до 340мм) и взаимозаменяемыми секциями головы и ног, позволяет осуществлять полный мониторинг пациента с использованием R-аппарата типа C-дуга (C-arm).

Оптимальной визуализации пациента также способствует отсутствие поперечных металлических элементов в тазовой области, а дополнительные держатели R-кассет для секций спины и таза обеспечивают простоту и удобство проведения рентгенографии.

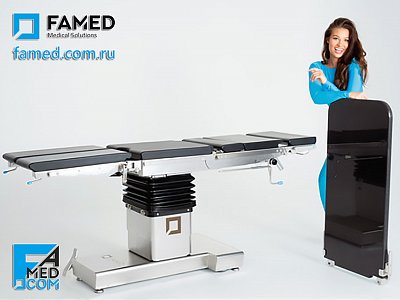

Для хирургии позвоночника и других малоинвазивных хирургических вмешательств, требующих высококачественной интраоперационной визуализации, особенно важна рентгенопрозрачность секций ложа операционного стола. FAMED SU-03 может быть дополнен карбоновой модульной секцией с коэффициентом рентгенопроницаемости 0,33 mmAl, что является рекордным показателем на мировом рынке. Дополнительная карбоновая секция длинной 110см может быть легко  и быстро установлена на операционном столе вместо ножной секции, обеспечивая прекрасную интраоперационную визуализацию 360°.

Для выполнения спинальных операций при ламинэктомии, хирургических дисковых процедурах, в том числе "микро", для фораминотомии и декомпрессии, операционный стол SU-03 FAMED может быть дополнен специальной съемной приставкой для ламинэктомии, которая является более универсальной, чем широко известная рама Вильсона (Wilson™ Frame), поскольку размещается непосредственно поверх ложа операционного стола и может быть легко использована с любым операционным столом FAMED.

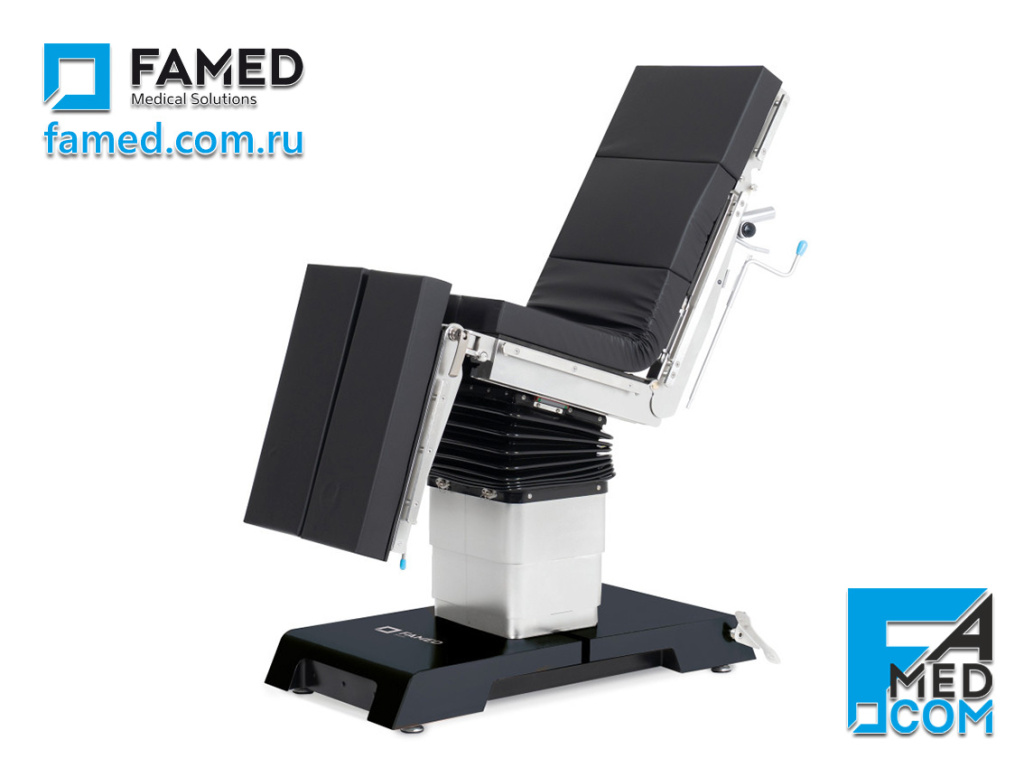

Операционный стол FAMED SU-03 легко установить в положение "ПЛЯЖНОЕ КРЕСЛО" или "ШЕЗЛОНГ", используя пульт дистанционного управления и механическую регулировку наклонов ножных секций.

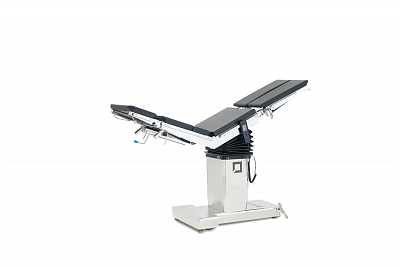

Электрогидравлическая регулировка наклона секции спины может быть доступна в качестве опции. Кроме того, данная опция обеспечивает возможность регулировки электрогидравлической системой положений Flex/Reflex.

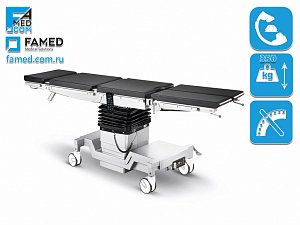

Основание с большими сдвоенными колесами.
Вариант, гарантирующий высокую мобильность и устойчивость операционного стола SU-03. Центральный тормоз на все колеса надежно фиксирует стол в выбранном положении. Кроме того, такое основание оснащено направляющим колесом для облегчения движения по прямой.

ВНИМАНИЕ!   Только при выборе основания с большими сдвоенными колесами можно дополнительно выбрать опцию альтернативного привода AlterSafe™ функциональных регулировок, обеспечивающего полноценную работу даже при полном разряде аккумуляторов и отсутствии электропитания в сети ЛПУ.

Классическое мобильное Т-образное основание с выдвижными ножками, блокирующими перемещение стола, и колесами меньшего диаметра гарантирует большее количество свободного пространства между основанием и ложем, что облегчает дезинфекцию операционного стола и упрощает работу с С-дугой для интраоперационной визуализации пациента.
