операционный стол FAMED SU-02 универсальный

SU-02 Универсальный операционный стол с механогидравлическими регулировками

Универсальный операционный стол с гидравлической регулировкой высоты, пневматическими наклонами Тренделенбург/антиТренделенбург, секций спины, головы и ног, с механической регулировкой латерального (бокового) наклона ложа.

Операционный стол SU-02 является полностью функциональным изделием без электромеханического или электрогидравлического приводов управления. Модель SU-02 полностью исключает риск отказа электроники, сбоев электропитания и прочие риски, что позволяет эксплуатацию данного операционного стола в местах, где нет постоянного надежного доступа к электрической сети. Благодаря механогидравлическим приводам и простоте конструкции этот стол отлично подходит для использования в небольших медицинских центрах, районных больницах, полевых госпиталях и в воинских частях.

Преимущества

УВЕРЕННОСТЬ И БЕЗОПАСНОСТЬ

Операционный стол FAMED SU-02 сочетает в себе простоту конструкции с расширенными возможностями функциональных регулировок положений пациента. Отсутствие электроприводов обеспечивает независимость от длительных перебоев в электроснабжении, высокую надежность и готовность к работе в любом месте в любое время.

БОЛЬШОЙ ВЫБОР ТИПОВ ЛОЖА

Независимо от типа проводимых операции, стол SU-02 может стать вашим незаменимым рабочим инструментом. Выберите четырех-, пяти- или шестисекционное ложе, замените разделенную ножную секцию на неразделенную, поменяйте местами головную и ножную секции, добавьте некоторые из множества доступных дополнительных принадлежностей, а при необходимости с удобством используйте C-дугу для мониторинга и получите необходимую именно Вам модель операционного стола.

БЕЗУПРЕЧНОЕ ЕВРОПЕЙСКОЕ КАЧЕСТВО

Операционный стол SU-02 производится в Польше. Весь производственный процесс полностью осуществляется на нашем заводе в Живце, что дает нам возможность постоянно контролировать качество нашей продукции. Операционный стол изготовлен из лучшей на рынке нержавеющей стали AISI 316L с технологией электролитической полировки InteliProtectPlus™, защищающей Ваш стол от повреждений и обеспечивающей долгие годы надежной бесперебойной работы.

Технические характеристики

операционный стол FAMED SU-02 универсальный, механогидравлический

Длина
2060 мм
Ширина (общая)
550 мм
Минимальная высота (Т)
685 мм
Максимальная высота (Т)
985 мм
Минимальная высота (H)
705 мм
Максимальная высота (H)
1005 мм
Позиция Тренделенбург
30°
Позиция АнтиТренделенбург
30°
Латеральные (боковые) наклоны
±25°
Наклоны секции спины
от -40° до +85°
Наклоны секций ног
от -90° до +45°
Максимальная нагрузка
200 кг

операционный стол FAMED SU-02 универсальный, механогидравлический

МНОЖЕСТВО ВАРИАНТОВ КОНФИГУРАЦИИ И ПОЛОЖЕНИЙ ЛОЖА БЕЗ ЭЛЕКТРИЧЕСТВА

Операционный стол SU-02, несмотря на отсутствие электрического управления, обеспечивает широкий выбор конфигурации и функциональных регулировок ложа, позволяющих использовать его в самых разных областях хирургии.

ВЗАИМОЗАМЕНЯЕМЫЕ СЕКЦИИ ИЗГОЛОВЬЯ И НОГ
Регулировка продольных наклонов ложа (Тренделенбург и АнтиТренделенбург)
Регулировка латеральных (боковых) наклонов ложа
Регулировка наклона секции спины
Регулировка торакального моста (почечного валика)
Регулировка головной секции
Регулировка наклона ножной секции
Регулировка отведения ножной секции

ВЗАИМОЗАМЕНЯЕМЫЕ СЕКЦИИ ИЗГОЛОВЬЯ И НОГ

Быстросъемные, взаимозаменяемые ножные и головная секции значительно расширяют функциональные возможности операционного стола SU-02 и улучшают доступ R-аппарата типа С-дуга (C-arm) к необходимой области для полноценного мониторинга пациента. Снятие и установка секций осуществляется легко и быстро, без использования какого-либо инструмента, силами одного человека.

операционный стол FAMED SU-02 взаимозаменяемые секции ног и головы

Регулировка продольных наклонов ложа (Тренделенбург и АнтиТренделенбург)

Изменение угла продольного наклона ложа (Тренделенбург / АнтиТренделенбург) осуществляется бесступенчато благодаря поддержке мощных газовых пружин, что значительно снижает физическое усилие оператора. Удерживая нажатыми рычаги разблокировки пружин обеими руками, можно легко установить необходимое положение наклона ложа в любую сторону. Чтобы надежно зафиксировать ложе под выбранным углом наклона, достаточно отпустить рычаги разблокировки.

Для максимальной безопасности пациента и персонала, рычаги разблокировки имеют двойную дополнительную защиту от случайного нажатия.

операционный стол FAMED SU-02 в положениях Тренделенбург/антиТренделенбург

Регулировка латеральных (боковых) наклонов ложа

Боковые (латеральные) наклоны ложа регулируются механически при помощи складной рукоятки, установленной под центральной секцией. Вращая рукоятку влево или вправо, можно легко изменять наклон ложа в нужную сторону. В неактивном положении рукоятка полностью убирается под тазовую секцию и не мешает доступу хирургов.

операционный стол FAMED SU-02 в латеральном (боковом) наклоне ложа

По желанию заказчика, рукоятка регулировки боковых наклонов ложа может быть размещена со стороны изголовья операционного стола.

Регулировка наклона секции спины

Изменение угла наклона секции спины поддерживается газовыми пружинами, что позволяет оператору прикладывать для этого минимум усилий. Удерживая нажатым рычаг разблокировки пружин одной рукой, второй можно легко наклонить секцию спины вверх или вниз. Установив необходимый угол наклона, достаточно отпустить рычаг разблокировки, чтобы надежно зафиксировать секцию спины в выбранном положении.

операционный стол FAMED SU-02 в положении "кресло"

Регулировка торакального моста (почечного валика)

Регулировка угла "излома" поперечно разделенной в соотношение 2/1 секции спины (только в 5- и 6-секционном ложе), приводит к плавному изменению высоты поднятия торакального моста (почечного валика). Такая регулировка в операционном столе SU-02 осуществляется очень легко при помощи съемной рукоятки, устанавливаемой в рабочее положение со стороны изголовья. Вращая рукоятку влево или вправо, можно быстро и точно отрегулировать необходимую высоту торакального моста.
регулировка торакального моста в 5-секционном ложе операционного стола FAMED SU-02

В нерабочем положении съемная рукоятка помещается в специальный держатель, размещенный на секции спины и не мешает доступу хирургов к операционной зоне.

почечный валик в операционном столе FAMED SU-02 с разделенной секцией спины для образования торакального моста

Регулировка головной секции

Изменение угла наклона съемной головной секции операционного стола поддерживается газовой пружиной, минимизирующей усилие оператора. Удерживая нажатым рычаг разблокировки пружины, секцию можно легко перемещать вверх или вниз. Установив необходимый угол наклона, достаточно отпустить рычаг разблокировки, чтобы надежно зафиксировать секцию головы в выбранном положении.

операционный стол FAMED SU-02 с поднятой головной секцией

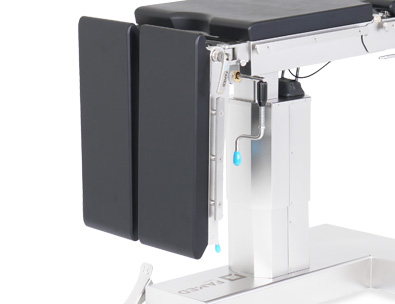

Регулировка наклона ножной секции

Изменение угла наклона съемных ножных секций осуществляется при помощи газовых пружин. Удерживая нажатым рычаг разблокировки пружины, каждую ножную секцию можно легко перемещать вверх или вниз. Установив необходимый угол наклона, достаточно отпустить рычаг разблокировки, чтобы надежно зафиксировать секцию в выбранном положении.
По желанию заказчика продольно разделенную ножную секцию можно заменить на неразделенную.

операционный стол FAMED SU-02 регулировка наклонов ножных секций

Регулировка отведения ножной секции

Для поворота ножной секции в горизонтальной плоскости, достаточно разблокировать замок эксцентрикового типа и перевести секцию в нужное положение. Для блокировки выбранного положения достаточно зафиксировать зубчатый механизм, переведя замок в первоначальное положение.

операционный стол FAMED SU-02 регулировка разведения ножных секций

ВАРИАНТЫ ВЫБОРА СЕКЦИОННОГО ЛОЖА

Выбор одного из трех типов оснований для операционного стола SU-02 или дополнительных принадлежностей - не единственный вариант для персонализации продукта. Ознакомьтесь со всеми доступными для заказа типами конфигураций ложа.

4-секционное ложе с неразделенной ножной секцией
4-секционное ложе с разделенной ножной секцией
5-секционное ложе с неразделенной ножной секцией
5-секционное ложе с разделенной ножной секцией
6-секционное ложе

4-секционное ложе с неразделенной ножной секцией

полная длина: 2060 мм
полная ширина: 550 мм
длина ножной секции: 615 мм

4-секционное ложе с разделенной ножной секцией

полная длина: 2060 мм
полная ширина: 550 мм
длина ножной секции: 615 мм

5-секционное ложе с неразделенной ножной секцией

полная длина: 2060 мм
полная ширина: 550 мм
длина ножной секции: 615 мм

5-секционное ложе с разделенной ножной секцией

полная длина: 2060 мм
полная ширина: 550 мм
длина ножной секции: 615 мм

6-секционное ложе

полная длина: 2160 мм
полная ширина: 550 мм
длина ножной секции: 750 мм

6-секционное ложе с разделенной ножной секцией для операционного стола FAMED SU-02.png

ТИПЫ ОСНОВАНИЯ ДЛЯ SU-02

Выберите один из трех типов мобильных оснований для вашего стола

ОСНОВАНИЕ "T" С ВЫДВИЖНЫМИ НОЖКАМИ
ОСНОВАНИЕ "H" С БОЛЬШИМИ КОЛЕСАМИ
ОСНОВАНИЕ "H" С БОЛЬШИМИ КОЛЕСАМИ БЕЗ БОКОВОГО НАКЛОНА ЛОЖА

ОСНОВАНИЕ "T" С ВЫДВИЖНЫМИ НОЖКАМИ

Классическое мобильное основание с выдвижными ножками, блокирующими перемещение стола, и колесами меньшего диаметра обеспечивает свободное использование С-дуги между основанием и ложем, а также, упрощает надежную дезинфекцию.

Т-основание операционного стола FAMED SU-02

ОСНОВАНИЕ "H" С БОЛЬШИМИ КОЛЕСАМИ

Вариант основания, гарантирующий высокую мобильность и устойчивость операционного стола SU-02.

Центральный тормоз на все колеса надежно фиксирует стол в выбранном положении. Кроме того, такое основание оснащено направляющим колесом для облегчения движения по прямой.

Н-основание с латеральными (боковыми) наклонами ложа для операционного стола FAMED SU-02

ОСНОВАНИЕ "H" С БОЛЬШИМИ КОЛЕСАМИ БЕЗ БОКОВОГО НАКЛОНА ЛОЖА

Самый бюджетный вариант конфигурации операционного стола SU-02, без функции латеральных наклонов ложа, гарантирующий, тем не менее, высокую мобильность и устойчивость операционного стола. Такое основание оснащено направляющим колесом для облегчения движения по прямой. Центральный тормоз на все колеса надежно фиксирует стол в выбранном положении.

Н-основание без боковых наклонов ложа для операционного стола FAMED SU-02

Варианты положений и дополнительных принадлежностей

Возможность регулировки положений ложа и широкий выбор принадлежностей делают операционный стол SU-02 действительно универсальным.

СОВМЕСТИМОСТЬ С С-ДУГОЙ
Ортопедическая приставка
Лапароскопическое положение
Гинекологическое положение

СОВМЕСТИМОСТЬ С С-ДУГОЙ

Опорные пластины модульных секций ложа операционного стола SU-02 выполнены из высокопрочного R-проницаемого материала HPL (ламинат высокого давления), а продуманная конструкция не имеет поперечных металлических элементов в зоне доступной для С-дуги, что в совокупности с функцией взаимозаменяемости секций головы и ног, позволяет осуществлять полный мониторинг пациента с использованием R-аппарата типа C-arm.
Для простоты и удобства проведения рентгенографии, можно заказать держатели R-кассет для секций спины и таза. Все дополнительные принадлежности подробно представлены в разделе "принадлежности для операционных столов".

операционный стол FAMED SU-02 для совместной работы с рентгеновским аппаратом С-дуга (C-arm)

Ортопедическая приставка

Конструкция и широкий диапазон регулировок ортопедической приставки, обеспечивают удобный доступ хирургов к операционной области. Ортопедическая приставка просто и надежно фиксируется к ложу операционного стола после снятия ножной секции. Специальные опоры на роликах гарантируют дополнительную стабильность всей конструкции. Системы натяжения конечностей обеспечивают эффективное и точное их вытяжение. Ортопедическая приставка, выполненная из самой высококачественной на рынке нержавеющей стали, при правильном расположении плеч и дополнительных элементов, позволяет проводить полноценный интраоперационный мониторинг при помощи R-аппарата типа C-дуга.

Большой выбор дополнительных принадлежностей для операций на тазобедренном поясе и нижних конечностях обеспечивает любое необходимое положение пациента и дает возможность выполнять всевозможные, в том числе артроскопические операции.

операционный стол FAMED SU-02 с ортопедической приставкой (ножные секции сняты)

Все дополнительные принадлежности подробно представлены в разделе "принадлежности для операционных столов".

Лапароскопическое положение

Для лапароскопических операций достаточно развести в стороны и слегка наклонить опоры разделенной ножной секции.

операционный стол FAMED SU-02 в положении для лапароскопии

Гинекологическое положение

Гинекологическое положение с использованием гинекологической приставки и опор для колен по Геппелю WS-05.5. Секция ног легко демонтируется силами одного оператора и так же легко может быть установлена на место. Опоры для колен оснащены формованными полиуретановыми матрасами анатомической формы и фиксирующими ремнями. Конструкция гинекологической приставки обеспечивает ее легкую установку на операционном столе и позиционирование.

операционный стол FAMED SU-02 с опорами для колен по Геппелю

Фотогалерея

Максимально подробная информация представлена в каталоге SU-02 FAMED. Запросите каталог на русском языке у Вашего регионального дистрибьютора или через форму обратной связи в разделе "КОНТАКТЫ".
